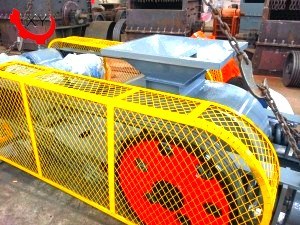

对辊式破碎机有哪几部分组成

对辊式破碎机有哪几部分组成

发布时间:2017年6月12日      来源:破碎机生产厂家

    近几年来,随着社会需求的发展,市场上出现了对辊式破碎机,不断地满足客户需求。其结构简单,维护方便、运行可靠,有比较好的工作性能,排料粒度可调,广泛用于耐火材料、化工、建材、煤炭等行业。对辊式破碎机有哪几部分组成呢?


    对辊式破碎机辊轮是在水平轴上平行装置两个相向回转的辊子,它是破碎机的主要工作机构。两个滚轮相向转动,实现对物料的破碎。破碎辊是由轴、轮毂和辊皮构成。辊子轴采用键与锥形表面的轮毂配合在一起,辊皮固定在轮毂上,借助三块锥形弧铁,利用螺栓螺帽将它们固定一起的。由于辊皮与矿石直接接触,所以它需要时常更换,而且一般都是应用耐磨性好的高锰钢或特殊碳素钢制作。
    对辊式破碎机调整装置用来调整两破碎辊之间的间隙大小的,它是通过增减两个辊子轴承之间的垫片数量,或者利用蜗轮调整机构进行调整的,以此控制破碎产品粒度。
    弹簧保险装置是对辊破碎机很重要的一个部件,弹簧松紧程度,对破碎机正常工作和过载保护都有极重要作用。机器正常工作时,弹簧的压力应能平衡两个辊子之间所产生的作用力,以保持排矿口的间隙,使产品粒度均匀。当破碎机进入非破碎物体时,弹簧应被压缩,迫使可动破碎辊横向移动,排矿口宽度增大,保证机器不致损坏。非破碎物体排除后,弹簧恢复原状,机器照常工作。在破碎机工作过程中,保险弹簧总是处于振动状态的,所以弹簧容易疲劳损坏,必须经常检查,定期更换。
    传动装置:电动机通过三角皮带和一对长齿齿轮,带动两个破碎辊作相向的旋转运动。该齿轮是一种特制的标准的长齿,当破碎机进入非破碎物体,两辊轴之间的距离将发生变化,这时长齿齿轮仍能保证正常的啮合。
    对辊式破碎机机架一般采用铸铁铸造,也可采用型钢焊接或铆接而成,要求机架结构必须坚固。
    可见对辊式破碎机主要由辊轮,调整装置,弹簧保险装置,传动装置和机架组成,它们共同构成了对辊式破碎机整体。
