颚式破碎机机架详解巩义天佑辰机械!

颚式破碎机机架详解巩义天佑辰机械!

发布时间:2015年7月20日      来源:破碎机生产厂家

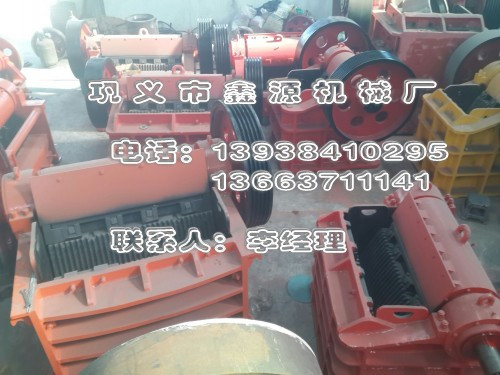

颚式破碎机机架是由由前壁、侧壁和后壁以及轴承座组成一个空间框架结构,所以在机架的结构设计时一般分三大部分设计,下面我们来看一下颚式破碎机机架设计的三大部分

  机架前壁的设计

  机架前壁是由一块纵向墙板与几块横向外筋侧板组成,载荷主要是由横向筋板所承受。因此一般横向外侧筋板之间不再增设与侧壁平等的纵向筋板,对于大型破碎机或中小型颚式破碎机可以增设1-2跟纵向筋板。国外颚式破碎机为增加前壁的紧固性,常常将前壁制造成反E型结构。

  机架侧壁的设计

  有的颚式破碎机侧壁设置1-2跟筋板,也有不设筋板的,而且在轴承下面也不设加强筋板。凡是在轴承下面不设筋板的机器,其主轴承中心必然与机架侧壁版厚度中心相重合。为了便于安装衬板座,一般在侧壁后部设有导槽。水平方向的导槽多用于中小型颚式破碎机,斜向导槽多用于大中型颚式破碎机。

  机架后壁的设计

  由于肘板座与导轨、肘板后面的垫片之间存在间隙,所以工作过程中产生的冲击载荷常常将导轨和后壁冲裂,为此可以增设将肘板座与导轨、垫片之间的压紧结构,从而消除了间隙,减少了载荷的冲击,延长了导轨与后壁机架的使用寿命,大大提高了机架工作的可靠性。
