泥石分离机-多级联动滚轴筛用于土石分离的设备

泥石分离机-多级联动滚轴筛用于土石分离的设备

发布时间:2022年3月22日      来源:破碎机生产厂家

  多级联动滚轴筛又叫土石分离筛、泥石分离机、等厚滚轴筛、蝶形筛等,适用于泥石/砂石/矿石等各类石料,各类生活垃圾、各类建筑/工业垃圾、煤炭、装潢/建筑废弃物、粘湿物料等分离工况,可以将按照不同的比重、尺寸、形状进行分类,从而降低后续分选设备的负荷。可根据物料组成、湿度等自动调节运行转速,多级联动泥石分离机既大大缓解了资源短缺的状况,又达到了资源回收利用的长效机制。

泥石分离机工作原理

  通过电机带动多级装置的联动轴,进行有规律的翻转运动,由滚轴上配置的轴盘用来拨动物料前进,筛面由很多根直线排布回转碟片构成,在滚轴上有相等的筛盘排布,滚轴通过齿轮带动轮链传动而旋转,其旋转方向与原料流动方向一致,轴与轴之间有间隙,确定分离物料的大小,镶嵌在轴上的不规则耐磨装置托起大粒度物料向前运动,因为筛轴是按各不相同的运行方向设计的,所以当物料在运行方向较高的地方运行时的速度较快;当物料在运行方向较低的地方运行时的速度较低缓。两种各不相同的速度运行下的物料,在筛面某一地方相汇时开始做轴向运作,达到了提高筛分的工作效率,小颗粒物料则落入分离机底部由皮带机送出。它克服了各种振动筛在筛分较湿物料时出现的筛网粘堵问题,提高了分离系统的产量和可靠性。

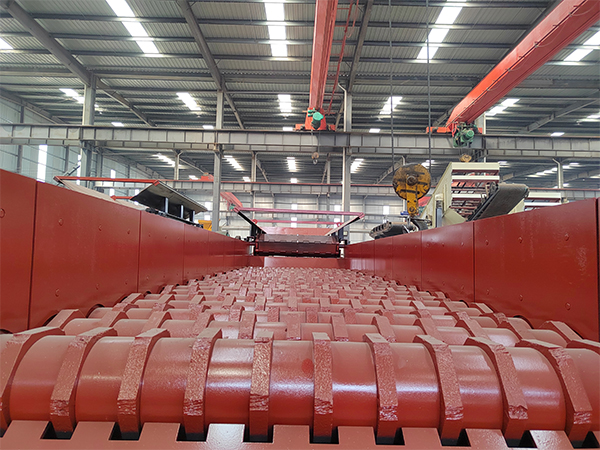

泥石分离机-多级联动滚轴筛用于土石分离的设备

泥石分离机结构组成

  本筛机主要由箱体、箱体衬板、碟片(轴盘)、传动轴、调速电机、电机台座、链条链轮、支架等组成。

  1、筛箱:由厚度不同的国标Q235钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

  2、衬板:采用耐磨锰板,用加强螺栓连接,更换方便。

  3、碟片:采用加厚高锰材料,坚固耐磨。

  4、传动轴:轴上镶嵌轴盘和隔套,是机器的主要工作部分。

  5、调速电机:使用与维修方法详见调速电机使用说明书。

  6、电机台座:安装电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

  7、传动:采用耐磨双链轮链条传动,传动效率高,运行稳定,经久耐用。

  8、支架:由国标方钢和槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

泥石分离机性能特点

  1、筛分精度高,效率高,处理量是相同体积传统滚筒筛的2倍多,筛分效率更是滚筒筛的1.5倍,生产能力可高至1000t/h。

  2、采用变频驱动控制方式,动力小,能耗低,安全性及稳定性高,处理量可调体积小,不占空间,移动方便。

  3、物料自动排出,可连续作业,在不同的工矿下可以起到输送、分离、筛分等功能,实现一机多用。

  4、特制耐磨链轮,链式联动,独创的张紧链条设计,运行稳定性极高,机械坚固耐用,噪音低,易损件少,更换方便。

  5、模块化装配,可根据物料情况加长或缩短,方便维护和结构调整。

  7、运行稳定性高,筛分范围广,适用于各类生活垃圾、各类商业/工业垃圾、泥石/砂石/矿石等各类石料、装潢/建筑废弃物、粘湿物料分离工况。
