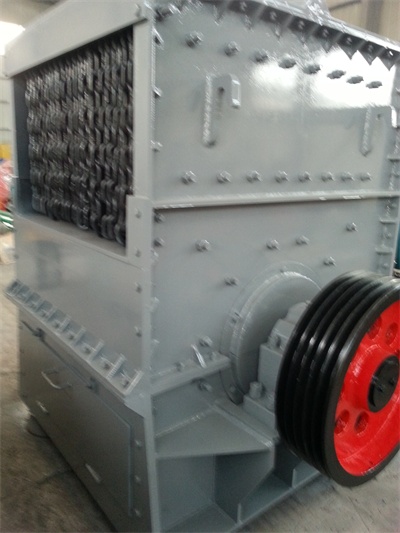

箱式破碎机整体结构比较简单,但是处理能力很强,通过高速运动的锤头和物料进行碰撞,得到需要的粉碎料。箱式破碎机在使用前要了解其机体基本构造,今天天佑辰锻造的技术人员告诉大家。
1、首先箱式破碎机机壳由上机体、后上盖、左侧壁和右侧壁组成,各部分用螺栓连结成一体,上部开有进料口,内部镶有高锰钢衬板,磨损后可以更换,机壳和轴之间漏灰现象十分严重,为了防止漏灰,设有轴封。机壳下部直接安放在混凝土上,并用地脚螺栓固定。
2、箱式破碎机转子由主轴、圆盘、销轴等组成,圆盘上开有6个均匀分布的销孔,通过销轴将6-8个锤头悬挂起来。为了防止圆盘和锤子的轴向窜动,销轴两端用锁紧螺母固定,转子支承在两个滚动轴承上。此外,为了使转子在运动中储存一定的动能,避免破碎大块物料时,锤头的速度损失不致过大,在主轴的一端还装有一个飞轮。
3、箱式破碎机锤头是主要的工作部件。其质量、形状、和材质对破碎机的生产能力有很大的影响。因此,根据不同的进料尺寸来选择适当的锤头质量。
4、主轴是支承转子的主要零件,冲击力由它来承受,因此,要求其材质具有较高的韧性和强度。打击板有两块,一个可以调整,一个是固定的。
了解了箱式破碎机的基本机体构造,我们在使用的时候才能得心应手,设备出了故障才能及时找到故障的地方,加以解决。
