固定轧辊和活动轧辊:

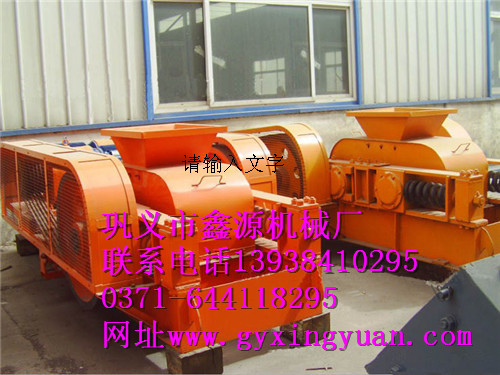

对辊式破碎机轧辊部分是破碎机的主要工作部分,由轴、皮带轮、破碎板、棍轮壳、轴承端盖、以及滚动轴承等零部件组成。固定辊和活动轧辊轴上,都有键联结着两个轮壳,破碎板装在轮壳上,轴的一端装有长齿轮,在固定轧辊的另一端装有一只圆柱齿轮,轧辊两侧有单列锥滚子轴承。辊轧是担负破碎工作的主要零件,表面有数量不同的齿牙(40-125mm),根据要求出料大小不同可调换破碎板而破碎板直接与物料接触是常换的易损件,所以破碎板的材料采用ZG50Mn2经过调质热处理后,具有坚固、耐用、拆卸方便等优点。
2、活动装置:
对辊式破碎机活动轴承旁装有活动装置,当机器在工作时如有不能破碎的物体或者不慎把金属物掉入机器中,而且其尺寸大小不能在两轧辊之间的间隙中通过,为不致使机器受到损坏,因此装有活动装置,其原理是活动轴承往后移动,让不能破碎的物体或金属物通过,来适应此种情况的发生。
对辊式破碎机活动装置主要有螺母、螺栓、提升楔块、后座、座板支座、弹簧以及压板等组成。将活动轴承架放在底架上,活动轴承架可顺底架前后滑动,在活动轴承架后端装有弹簧,在装配时要求弹簧作用力应保证破碎大块物料所必需的力,弹簧压力的大小,可利用后端螺杆来适当进行调整。本装置为保护装置,当碰到不能破碎的物料,在通不过齿辊间隙时,齿辊所受的压力增大,迫使弹簧压缩,于是活动齿辊就离开其原来位置,使齿辊间空扩大,这样不能破碎的物料就能通过。调整活动装置轴承架移动行程时必须注意,轧辊间空隙增到较大限度,而一对齿辊必须保证齿合,以防脱离。
