锤头是锤式破碎机较关键的零件

锤头是锤式破碎机较关键的零件

发布时间:2015年3月29日      来源:破碎机生产厂家

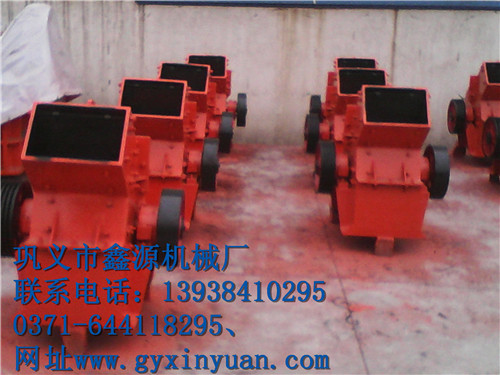

锤式破碎机是一种常见的破碎设备适用于在水泥,化工,电力,冶金等工业部门破碎中等硬度的物料,如石灰石,炉渣,焦碳,煤等物料的中碎,细碎作业,由锤头、主轴与轴承、销轴、锤架及转盘组成。
锤头设计需要注意
锤头是锤式破碎机较关键的零件,而锤头的质量大小将直接影响破碎效果。若锤头质量过小,则不能满足一次将物料打碎的要求;若锤头质量过大,则无用功消耗过多,也不经济。 整个转子的零件都由主轴来支撑,主轴又装在机架侧壁流动轴承中。破碎板工作时所产生的冲击力也由主轴承受,因此,锤破机要求主轴的材料具有较高的强度和韧性。
锤头销孔位置的确定
锤式破碎机转子虽然达到了转子平衡的要求,但如果锤头悬挂得不正确,即销孔位置不对,也会造成随锤头对物料的冲击,对销轴、主轴和轴承产生冲击反力,为了使破碎机工作时,在锤头销轴上不产生反作用力,必须使锤头处于冲击下平衡状态。所谓平衡状态,就是锤头冲击物料后,悬挂销轴上不产生冲击反力。本质上就是正确选择销孔位置。
锤式破碎机锤架与转盘
锤架的作用,主要是通过转盘与销轴将主轴与锤头连接起来。锤架是由多个转盘和压紧转盘、销轴等组成的。锤架是靠两端压紧转盘和锁紧螺母固定在一起,锤头就装 在销轴上。转盘有三角形、圆形和十字形几种。不论哪种形式,在强度、刚度允许条件 下,尽量减轻质量,因为锤式破碎机与反击式破碎机是不一样的,它是仅仅依靠锤头的动能来完成对物料破碎。
锤式破碎机箅条筛
箅条筛就是用箅条做成的筛子。箅条的排列形式是与锤头运动方向垂直, 与转子的回转半径有一定间隙的圆弧状,合格产品通过断面形状有三角形、矩形和梯 形三种,通常用锰钢铸成。
