近日有雪TYC锻造颚式破碎机主要零部件性能介绍

近日有雪TYC锻造颚式破碎机主要零部件性能介绍

发布时间:2016年11月13日      来源:破碎机生产厂家

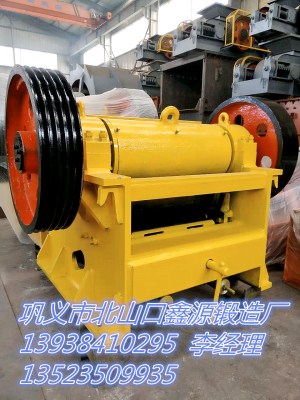

       颚式破碎机是破碎设备中的基础设备,天佑辰锻造作为专注矿山设备生产的企业,对颚式破碎机的熟识程度更是如庖丁解牛,本文中TYC锻造为大家介绍颚式破碎机的主要零部件的性能。


1、颚式破碎机飞轮

颚式破碎机的飞轮用以存储动颚空行程时的能量,再用于工业形成,使机械的工作负荷趋于均匀;带轮也起着飞轮的作用。飞轮常以铸铁或铸钢制造,小型机的飞轮常制成整体式。飞轮制造、安装时要注意静平衡。

      2、颚式破碎机机架

机架是上下开口的四壁刚性框架,用作支撑偏心轴并承受破碎物料的反作用力,要求有足够的强度和刚度,一般用铸钢整体铸造,小型破碎机也可用高品质铸铁代替铸钢。大型机的机架需分段铸成,再用螺栓牢固链接成整体,铸造工艺复杂。

3、颚式破碎机调节装置

调节装置有楔块式、垫板式和液压式等,一般采用楔块式。调节装置楔块式有前后两块楔块组成,前楔块可前后移动,顶住后推板;后楔块为调节楔块,可上下移动。两楔块的斜面倒向贴合,由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与支架之间的垫片多少来实现。

4、颚式破碎机颚板和侧护板

定颚与动颚都由颚床和颚板组成,颚板是工作部分,用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁,动鄂颚床悬挂在轴上,因要承受较强的破碎反击力,所以多是铸钢或铸铁件。

5、颚式破碎机传动件

偏心轴是破碎机的主轴,需要承受巨大的弯扭力,采用高碳钢制造。偏心部分需经加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮,另一端装飞轮。

6、颚式破碎机润滑装置

偏心轴轴承通常采用集中循环润滑。心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油。动颚的摆角很小,使心轴与轴瓦之间润滑困难,常在轴瓦底部开若干轴向油沟,中间开一环向油槽使之连通,再用油泵强制注入干油润滑。

颚式破碎机是出现较早的破碎设备,河南TYC锻造厂作为矿山设备进出口生产基地,应市场需求,在过去的几十年里不断的改革创新,先后研制出了粗鄂、细颚破碎机,产品规格齐全,欢迎新老客户来厂参观考察。
