河南天佑辰鄂式破碎机结构大剖析

河南天佑辰鄂式破碎机结构大剖析

发布时间:2016年8月12日      来源:破碎机生产厂家

    鄂式破碎机简称颚破也常被称为“颚式粉碎机”,该设备结构简单,破碎力却很大,证明该设备结构科学,主要包括机架、工作机构、传动机构、调节装置、保险装置和润滑系统等部分,以下一一道来。

颚式破碎机工作原理
    主要用于破碎抗压强度不超过320兆帕的各种物料。天佑辰机械结合国内外成熟技术研发的颚式破碎机,采用深腔破碎,进料和破碎效率大大提升,本文主要介绍一下颚式破碎机工作原理。

    颚式破碎机工作原理详细介绍
    颚式破碎机破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。

    颚式破碎机主要工作部件是两块颚板,一是固定颚板(定颚),垂直(或上端略外倾)固定在机体前壁上,另一个是活动颚板(动颚),位置倾斜,与固定颚板形成大小的破碎腔(工作腔)。活动颚板对着固定颚板作周期性的往复运动,时而分开,时而靠近,分开时,物料进入破碎腔,成品从下部卸出;靠近时,使装在两块颚板之间的物料受到挤压,弯折和劈裂作用而破碎。

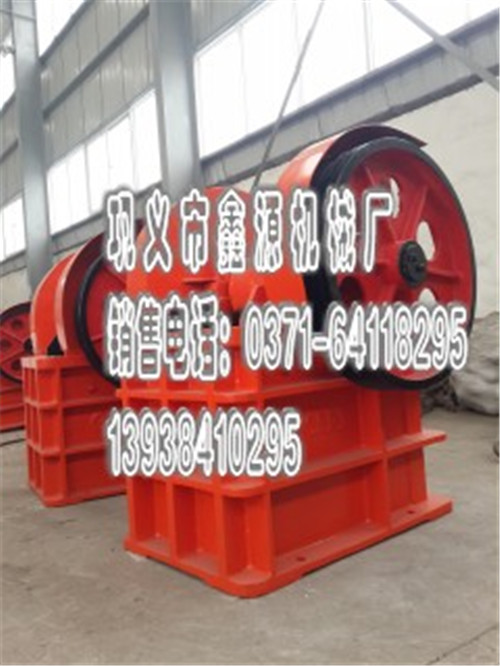

颚式破碎机

1.机架

    鄂式破碎机常见的机架种类有整体机架和组合机架,其中国内中小型破碎机多采用整体机架,而运输困难或者加工制作困难的大型颚式粉碎机才使用组合机架。

颚式破碎机生产厂家

颚式破碎机机架

2.工作机构

    鄂式破碎机的工作机构指的就是由定颚和动颚组成的破碎腔,两颚构上均衬有锰钢制成的衬板,为提高破碎效果,衬板表面均有纵向波纹,而且凹凸相对。目前,国内颚式破碎机的衬板齿形多为三角形和梯形两种,其表面均为纵直条。

颚式破碎机价格

颚式破碎机工作机构

3.传动机构

    鄂式破碎机的传动机构主要由带轮、偏心轴、连杆和前后推力板等组成,偏心轴支承在机架侧壁上的主轴承中,连杆的上部安装在偏心轴的偏心位置上。当电动机带动偏心轴作旋转运动时,由于偏心的原因而带动连杆作上、下运动,从而带动推力板运动。由于推力板在运动时不断改变其倾斜角度,于是带动动颚绕悬挂偏心轴作周期性摆动,从而达到破碎矿石的目的。

4.调节装置

    对于鄂式破碎机的调节装置,主要包括垫板调节装置、斜铁调节装置、液压调节装置等,垫板调节装置是为了调节排料口宽度,斜铁调节装置也是用来调节排料口宽度的,液压调节装置是利用液压缸和柱塞来调节排料口宽度,用手动或电动液压泵向液压缸供油。

5.保险装置

    鄂式破碎机的保险装置,是在设备由于机械零件、铁块之类较大物体进入破碎腔,或者在排料口附近破碎腔被物料堵塞等原因来对设备进行保护,以使其安全生产的装置。

6.润滑系统

    小型鄂式破碎机一般用滚动轴承,而大中型鄂式粉碎机一般用有巴氏合金轴瓦的滑动轴承。通常主轴承和连杆头的轴瓦过热时用循环水冷却,破碎机的摩擦部件用稀油或干油润滑,偏心轴和连杆头的轴承采用齿轮液压泵压入稀油进行集中循环润滑,动颚轴承和衬板座的支承垫则采用手动干油润滑枪定期压入干油润滑。
